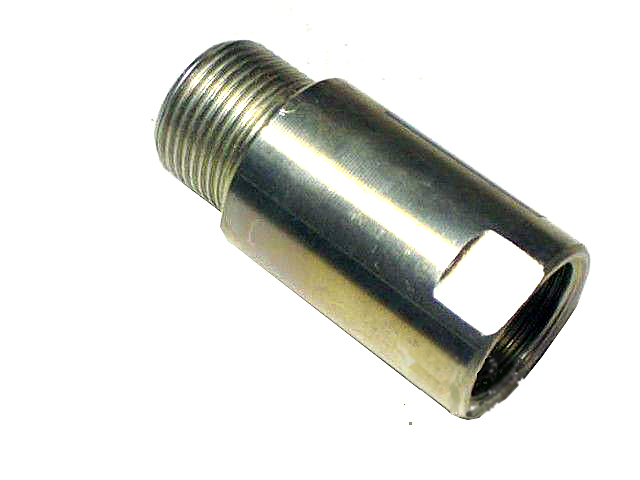

Термозапорный клапан КТЗ 001-15 (20)

Клапан термозапорный КТЗ (разрешение Госпромнадзора РБ № 11-1-075-2013) предназначен для автоматического перекрытия газопровода.

 Клапан термозапорный КТЗ, предназначен для автоматического перекрытия газопровода подводящего газ к промышленным или бытовым приборам, при нагревании во время пожара.

  Устройство и принцип работы

Термозапорный клапан содержит корпус, в полости которого установлен подпружиненный затвор, удерживаемый в открытом положении термочувствительным элементом. При достижении температуры окружающей среды 100°С термочувствительный элемент освобождает затвор, который перекрывает поток газа.

  Указания по монтажу и эксплуатации

1. При монтаже и эксплуатации необходимо соблюдать Правила пожарной безопасности ППБ-01-03 и раздел 3 ГОСТ 12.2.063-81.
2. Положение оси клапана - любое (на вертикальном трубопроводе затвором вниз).
3. Не допускается устанавливать клапаны в зонах, где температура окружающей среды может подниматься выше +60"С.

  4. Направление газового потока должно соответствовать стрелке на корпусе клапана.

  5. До монтажа клапан должен храниться в заводской упаковке.

  6.Запрещается подвергать клапан резким механическим воздействиям и ударам, а так же производить сварочные работы вблизи клапана.

В процессе эксплуатации клапан обслуживания не требует.

Основные технические данные и характеристики

Наименование изделия                 Клапан термозапорный КТЗ 001-15 (20)

Технические условия                   ТУ 3742-001-56678375-2007

                                                   ТУ 3742-001-18366538-99

Обозначение по ТУ                      КТЗ 001- 15.. 25-0,6-80 УЗ (-01)

                                                   КТЗ 001- 32 . 40-0,6-72.УЗ .(-01)

                                                   КТЗ 001- 50-1.6-79.УЗ ..(-01)

Назначение: Предназначен для автоматического перекрытия трубопровода, подводящего газ к бытовым и промышленным приборам, в случае пожара.

Предприятие-изготовитель ЗАО «АРМГАЗ-НТ» г. Москва,
