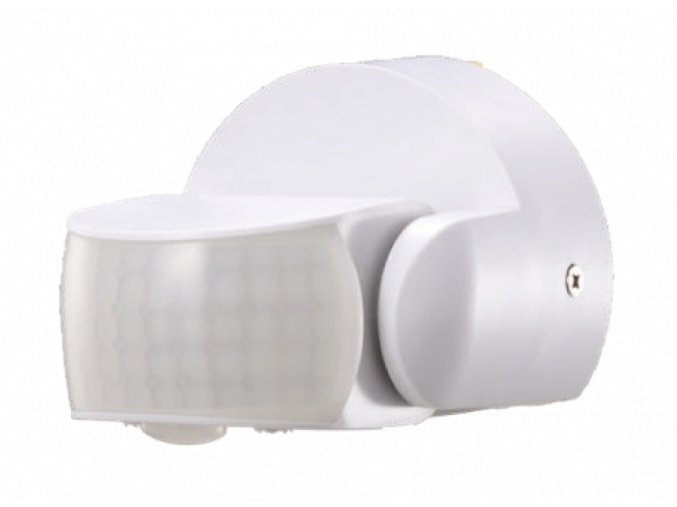

Датчик движения ДДС-02С-КС

Артикул:

KC0001547

Производитель:

Крэзисервис

Возможность приобретения (наличие) и цену уточняйте у менеджеров по телефонам в контактах

Цена с НДС:

41,74 руб.

Напишите нам

Бренд: КРЭЗИСЕРВИС

Вес, кг: 0.127

Назначение

Датчик движения ДДС-02С-КС имеет хороший детектор чувствительности и интегральную схему. Он работает в зависимости от движения людей и других объектов в зоне действия сенсора, а также в зависимости от уровня освещенности. Эти датчики применяются для экономного использования электроэнергии. При появлении движущихся объектов в зоне действия датчика освещение автоматически включится, а при отсутствии движения через определенное время (настраивается) выключится.

Технические характеристики

Источник питания, В	220-240 AC
Угол обнаружения	180°/360°
Частота, Гц	50/60
Расстояние обнаружения, м	12 (при температуре < 24 °C)
Окружающий свет, LUX	< 3-2000 (регулируется)
Рабочая температура, °C	от -20 до +40
Задержка времени	от 10 сек. ± 3 сек. до 15 мин. ± 2 мин.
Рабочая влажность	< 93% RH
Потребляемая мощность, Вт	0.5
Высота установки, м	1.8-2.5
Степень защиты	IP65
Определяемая скорость движения, м/с	0.6-1.5
Номинальная нагрузка для ламп накаливания, Вт	max. 1200
Номинальная нагрузка для энергосберегающих ламп, Вт	600

Функционирование

1. Может определять день и ночь: можно регулировать рабочее состояние при различном окружающем освещении. Датчик может работать днем и ночью, когда он настроен на положение «солнце» (макс.). Он может работать при окружающем освещении менее 3 люкс, если он настроен на положение «луна» (мин). Что касается шаблона регулировки, обратитесь к шаблону тестирования.
2. Время задержки выключения добавляется непрерывно: когда он получает повторные сигналы движения в пределах работы первого сигнала, он перезапускается во времени с момента.

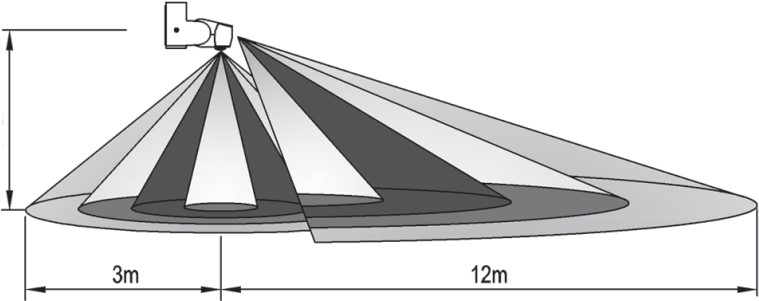

Функционирование датчика на движение ДДС-02М-КС

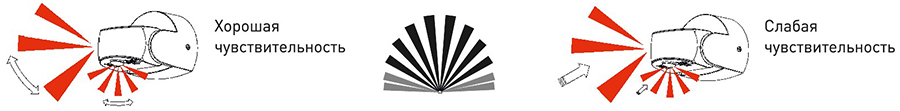

Советы по установке

Поскольку детектор реагирует на изменения температуры, избегайте следующих ситуаций:

• Не направляйте детектор на объекты с сильно отражающими поверхностями, такие как зеркала и т.д.
• Не устанавливайте детектор рядом с источниками тепла, такими как вентиляционные отверстия, кондиционеры, освещение и т.д.
• Не направляйте детектор на предметы, которые могут двигаться на ветру, такие как шторы, высокие растения и т. д.

Установка датчика на движение ДДП-02М-КС

Установка и подключение

• Предупреждение. Опасность смерти от удара током!
• Должен быть установлен профессиональным электриком.
• Отключите источник питания.
• Закройте или уклоняйте друг от друга любые соседние компоненты.
• Убедитесь, что устройство не может быть включено.
• Убедитесь, что питание отключено.
• Открутите винти отодвиньте заднюю крышку.
• Пропустите провод питания через отверстие с прокладкой внизу. Подключите провод питания к месту соединительных проводов в соответствии со схемой.
• Закрепите крышку в выбранной позиции.
• Установите датчик, затяните винт и проверьте его.

Схема подключения датчика движения ДДС-02С-КС

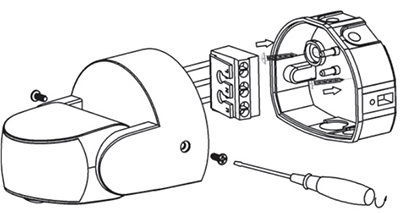

Открытая установка датчика движения ДДС-02С-КС

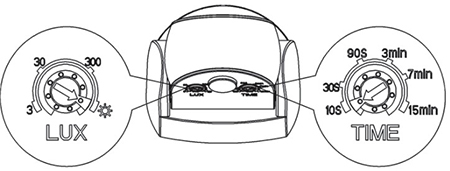

Информация о сенсоре ДДС-02C-КС

ДДС-02C-КС

Тестирование

• Поверните ручку TIME против часовой стрелки на минимум (10 сек.). Поверните ручку LUX по часовой стрелке на максимум (солнце).
• Включите питание; датчик и подключенная к нему лампа не будут работать в начале. После прогрева в течение 30 секунд датчик может начать работу. Если датчик улавливает движение, лампа включается. Если другого движущегося сигнала больше нет, нагрузка должна перестать работать в течение 10 сек. ± З сек. и лампа выключится.
• Поверните ручку LUX против часовой стрелки на минимум (3). Если окружающий свет превышает 3 LUX, датчик не будет работать, и лампа тоже перестанет работать. Если окружающий свет меньше З LUX (темнота), датчик будет работать. При отсутствии сигнала индукции датчик должен перестать работать в течение 10 сек. ±3 сек.
Примечание: при тестировании в дневное время, пожалуйста, поверните ручку LUX в положение (SUN), иначе лампа датчика не может работать!
