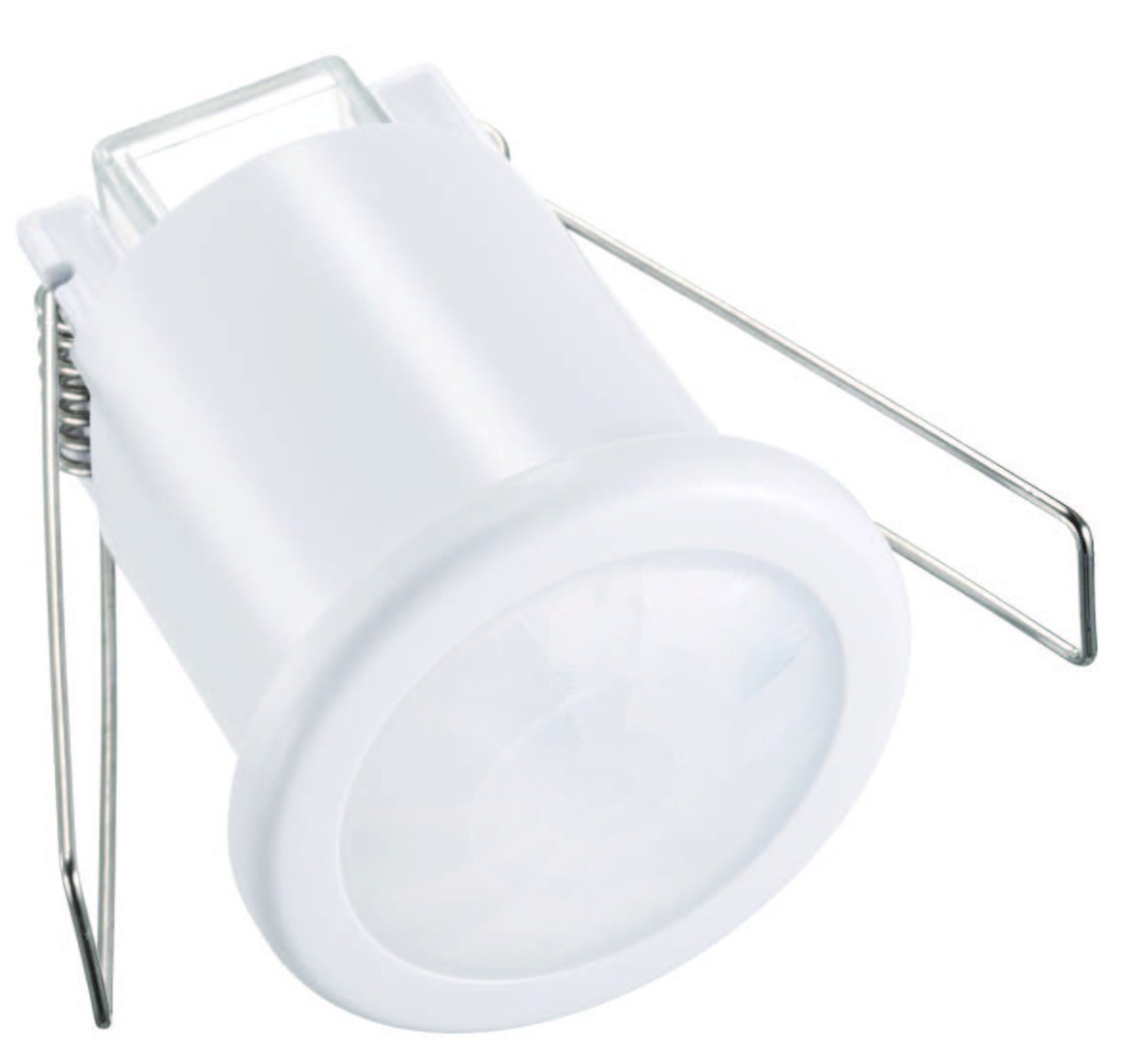

Датчик движения ДДВ-04С-КС

KC0001544
18,47 руб.
шт.

Бренд: КРЭЗИСЕРВИС

Вес, кг: 0.06

Назначение

Инфракрасный датчик движения предназначен для автоматического включения и отключения нагрузки при появлении движущихся объектов в зоне обнаружения, а так же в зависимости от уровня освещенности. Служит для автоматического управления внутренним и уличным освещением, охранной сигнализацией и электроприборами. Датчик способен распознавать изменение освещенности (смену дня и ночи). Работа датчика основана на отслеживании уровня ИК излучения в поле зрения датчика. Сигнал на выходе монотонно зависит от уровня ИК излучения, усредненного по полю зрения датчика. В качестве коммутационного элемента служит электромеханическое реле. Применяется в однофазных цепях переменного тока номинальным напряжением 230 В частотой 50 Гц.



Технические характеристики

Источник питания, В 220-240 AC
Угол обнаружения 360°
Частота, Гц 50/60
Расстояние обнаружения, м 8 (при температуре < 24 °C)
Окружающий свет, LUX < 3-2000 (регулируется)
Рабочая температура, °C от -20 до +40
Задержка времени от 10 сек. ± 3 сек. до 15 мин. ± 2 мин.
Рабочая влажность < 93% RH
Потребляемая мощность, Вт 0.5
Высота установки, м 2.2-4
Степень защиты IP20
Определяемая скорость движения, м/с 0.6-1.5
Номинальная нагрузка для ламп накаливания, Вт max. 800
Номинальная нагрузка для энергосберегающих ламп, Вт 400



Функционирование

  1. 1. Может определять день и ночь: можно регулировать рабочее состояние при различном окружающем освещении. Датчик может работать днем и ночью, когда он настроен на положение «солнце» (макс.). Он может работать при окружающем освещении менее 3 люкс, если он настроен на положение «луна» (мин). Что касается шаблона регулировки, обратитесь к шаблону тестирования.
  2. 2. Время задержки выключения добавляется непрерывно: когда он получает повторные сигналы движения в пределах работы первого сигнала, он перезапускается во времени с момента.

 Функционирование датчика на движение ДДВ-04С-КС



Советы по установке

Поскольку детектор реагирует на изменения температуры, избегайте следующих ситуаций:

  • • Не направляйте детектор на объекты с сильно отражающими поверхностями, такие как зеркала и т.д.
  • • Не устанавливайте детектор рядом с источниками тепла, такими как вентиляционные отверстия, кондиционеры, освещение и т.д.
  • • Не направляйте детектор на предметы, которые могут двигаться на ветру, такие как шторы, высокие растения и т. д.



Установка датчика на движение ДДВ-04С-КС



Установка и подключение

  • • Предупреждение. Опасность смерти от удара током!
  • • Должен быть установлен профессиональным электриком.
  • • Отключите источник питания.
  • • Закройте или уклоняйте друг от друга любые соседние компоненты.
  • • Убедитесь, что устройство не может быть включено.
  • • Убедитесь, что питание отключено.
  • • Пожалуйста, переместите верхнюю крышку против часовой стрелки, как показано на рисунке справа.
  • • Подключите питание и нагрузку в соответствии со схемой подключения.
  • • Закрепите дно в выбранном положении с помощью винта.
  • • Установите верхнюю крышку на сенсор, чтобы включить питание и проверить его.
Установка и подключение датчика на движение  ДДВ-04С-КС



Схема подключения датчика движения ДДВ-04С-КС

Схема подключения датчика движения ДДВ-04С-КС

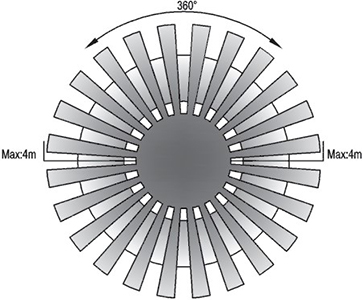

Информация о сенсоре ДДВ-04С-КС



ДДВ-04С-КС ДДВ-04С-КС



Тестирование

  • • Поверните ручку LUX по часовой стрелке на максимум (солнце). Поверните ручку TIME против часовой стрелки на минимум (10 сек.).
  • • Включите питание; датчик и подключенная к нему лампа не будут работать в начале. После прогрева в течение 30 секунд датчик может начать работу. Если датчик получает сигнал движения, лампа включается. Если другого сигнала больше нет, перестает работать в течение 10 сек. ± З сек. и лампа выключится.
  • • Поверните ручку LUX против часовой стрелки на минимум (3). Если окружающий свет превышает 3 LUX, датчик не будет работать, и лампа тоже перестанет работать. Если окружающий свет меньше З LUX (темнота), датчик будет работать. При отсутствии сигнала индукции датчик должен перестать работать в течение 10 сек. ± 3 сек.
  • Примечание: при тестировании в дневное время, пожалуйста, поверните ручку LUX в положение (SUN), иначе лампа датчика не может работать!
Тестирование ДДВ-04С-КС



Документы

DDV_04_KS.pdf: Скачать ~2.82 Мб

Pasport_ST701E_MV_706_KS.pdf: Скачать ~0.77 Мб

Pasport_ST700_MV_703_KS.pdf: Скачать ~0.78 Мб

Pasport_ST765_MV_704_KS.pdf: Скачать ~0.79 Мб

Pasport_ST07_DDP_02_KS.pdf: Скачать ~0.87 Мб

Pasport_ST09_DDS_02_KS.pdf: Скачать ~0.79 Мб

Pasport_AV_02_100_40KC.pdf: Скачать ~1.94 Мб

Pasport_DDE_27_451_KS.pdf: Скачать ~0.55 Мб

Pasport_DDS_04_KS.pdf: Скачать ~0.73 Мб

Pasport_DDV_03_KS.pdf: Скачать ~0.93 Мб

Pasport_DDP_02S_KS.pdf: Скачать ~3.44 Мб

Pasport_DDS_02S_KS.pdf: Скачать ~3.06 Мб

Pasport_DDP_02M_KS.pdf: Скачать ~3.09 Мб

Pasport_DDV_04S_KS.pdf: Скачать ~2.79 Мб
