Назначение: переходник коммутационный РК-46 предназначен для передачи информации о состоянии контролируемых объектов по ТСР/IР через сеть GSM в режиме 3G в центр сбора информации (сервер), а так же осуществляет управление любыми коммутационными устройствами посредством SMS при температурах от -30 до +60 С°, относительной влажности воздуха от 10 до 95 % без конденсации. Обеспечивает контроль целостности энергообъектов, включение-выключение различного рода энергопотребителей находящихся на значительном удалении от центра.
|
Параметр |
Описание
|
|
Входы
|
• 4 дискретных входа, подключенных к контроллеру через сопротивление 1кОм; • Защита входов контроллера супрессорами; • Подтяжка входов к шине питания контроллера через сопротивление 10кОм; • Программная фильтрация входов от дребезга и помех. • Достоверным является состояние, не меняющееся в течении 500мс; |
|
Выходы
|
• 4 дискретных выхода на открытых стоках n-канальных полевых транзисторов с защитным диодом; • Ток коммутации до 5А; • Напряжение коммутации до 36В; |
|
Питание |
• От сети ~220В; • Встроенный импульсный БП с предохранителем; • Выход 12В для питания внешней нагрузки 500мА; • Резервное питание цепей контроллера и модуля GSM от встроенного ионистора емкостью достаточной для выдачи сигнала о пропадании питания; |
|
Связь
|
• Поддержка GPRS/EDGE; • Подключение внешней антенны через разъем SMA; • Антенна GSM наружная, вертикальный четвертьволновой диполь; |
|
Програм- мирование
|
• Через интерфейс USB 1.1/2.0; • Загрузка прошивки контроллера; • Задание и изменение конфигурации устройства; |
|

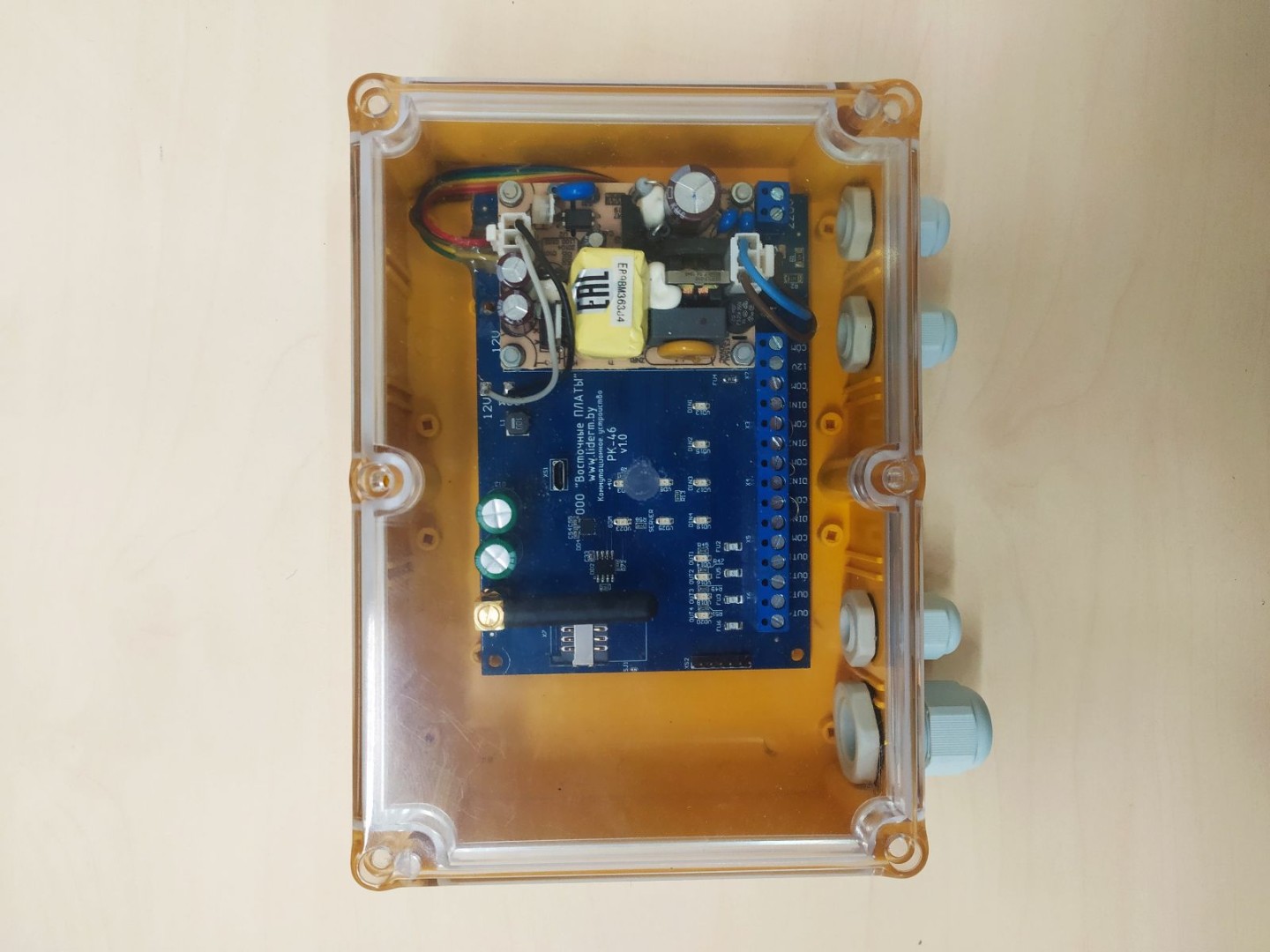

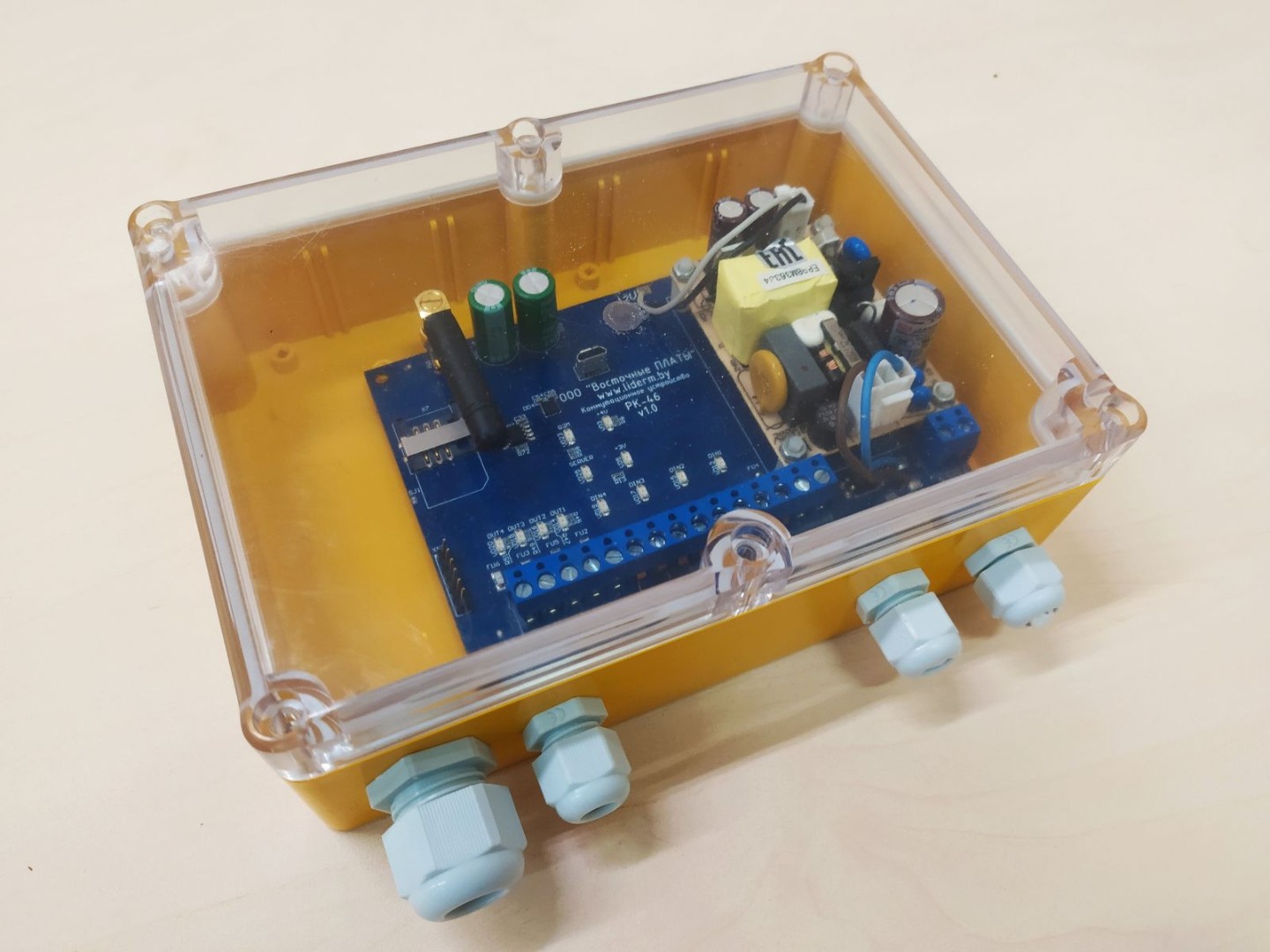

Корпус
|
• Пластиковый, со степенью защиты оболочки IP54; • Крепление к стене; • Корпус выдерживает статическое давление силы 60Н в любой проекции; • Паропроницаемая мембрана для выхода влаги; |
|
Условия эксплуатации |
• Рабочая температура от -30 до +60 C; • Влажность от 10 до 95%, без конденсации |
|

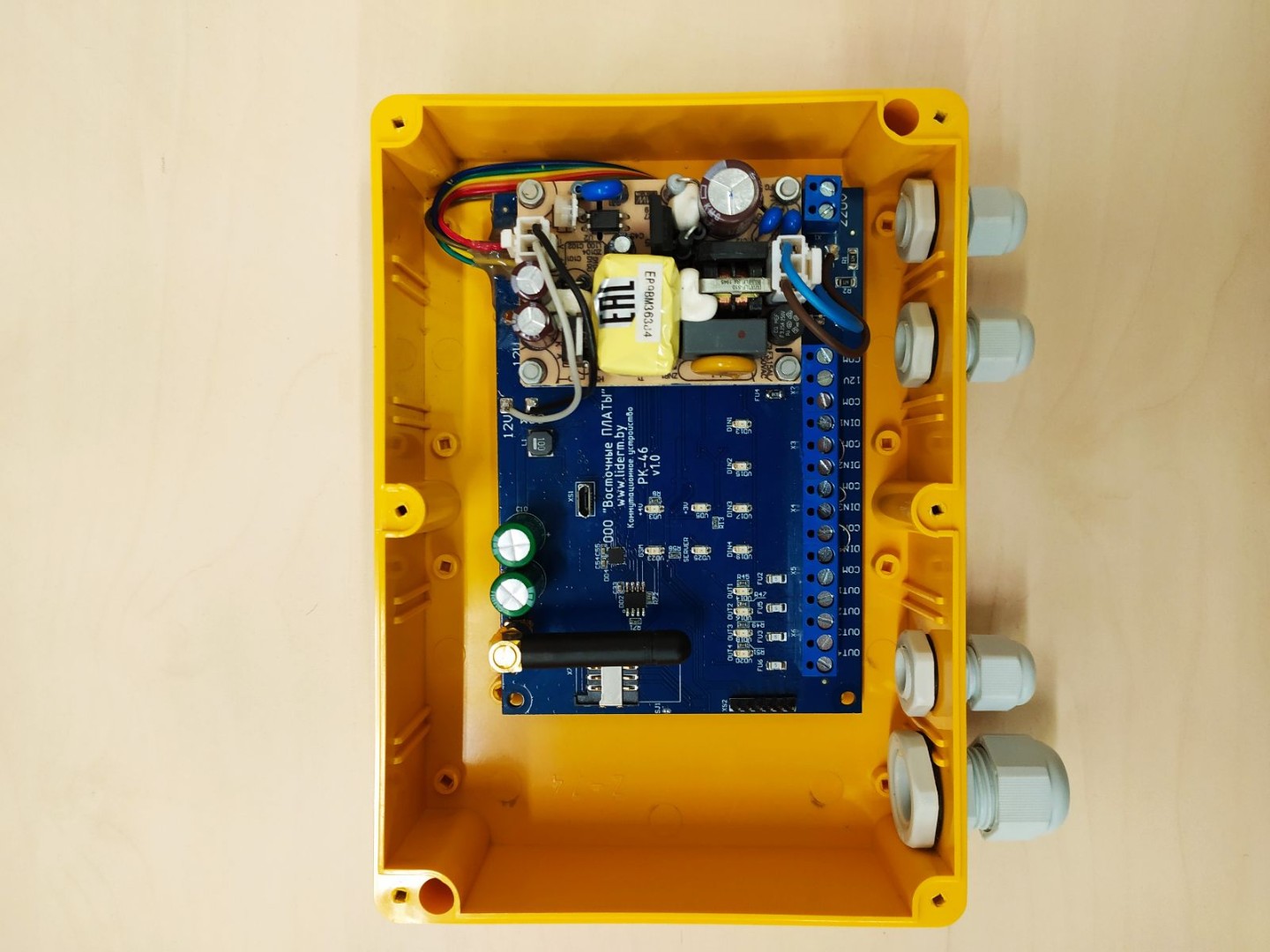

Внутреннее исполнение
|
• Защита прозрачным покрытием (лаком) печатной платы и электронных компонентов от воздействия влаги, пыли, плесени и т. п. • В отношении защиты от поражения электрическим током изделие соответствует классу 2 |
|
Клеммные соединения
|
16 многоразовых клеммных соединений под винт на сечение провода до 1.5мм2: • Питание 220В — 2 шт.; • Подключение шлейфов ко входам — 8 шт.; • Подключение нагрузок к выходам — 4 шт.; • Подключение внешнего БП к общей шине — 1 шт.; • Выход +12В встроенного БП — 1 шт.; • Клеммы питания 220В отделены от остальных клемм изоляционным бортиком или достаточным расстоянием |
|
Индикаторы
|
12 световых индикаторов: • Наличие питания 220В; • Наличие питания контроллера; • Наличие сети GSM в режиме 3G ; • Наличие связи с центром сбора; • Состояние каждого дискретного входа; • Состояние каждого дискретного выхода; |
