Простой способ выпаивания микросхем в QFP- и QFN-корпусах

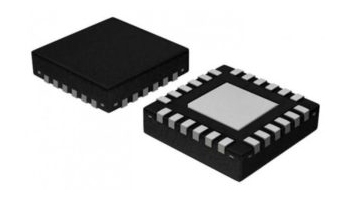

Часто требуется извлечь микросхему в корпусе для поверхностного монтажа (SMD) из уже изготовленной платы. Если выпаивание таких микросхем с двусторонним расположением выводов (SOIC, SOP и т.п.) не представляет особой проблемы, то с микросхемами в квадратных корпусах с 4-сторонним расположением выводов, например, QFP (Quad Flat Package) и особенно «безногих», QFN (Quad Flat No-leads package), у которых в качестве выводов используются контактные площадки, расположенные с одной стороны микросхемы, на взгляд автора, могут возникнуть определенные трудности. Дело осложняется еще тем, что в корпусах QFN со стороны контактных площадок имеется «земляная» пластина, расположенная в середине микросхемы и также припаянная к плате. В подавляющем большинстве случаев для выпаивания таких микросхем используется достаточно дорогой паяльный фен, горячий воздух которого направляется на микросхему, и при разогреве её до температуры расплавления припоя она уже легко снимается с платы. Однако такой способ имеет два недостатка. Во-первых, конечно, относительно высокая стоимость фена, во-вторых (и это главное), нагрев микросхемы до той температуры, которая позволяет расплавить припой, может привести к выходу из строя микросхемы. Особенно это касается микроконтроллеров с «зашитой» программой, которую желательно сохранить. Можно, конечно, направить фен на обратную сторону платы для ее разогрева, однако для получения приемлемой температуры расплавления припоя нагрев обратной стороны платы должен быть настолько интенсивным, что стеклотекстолит начинает уже обугливаться и дымиться, выделяя настолько запах.

В статье приводится альтернативный способ нагревания обратной стороны платы инфракрасным излучением галогеновой лампы для фары автомобиля. При этом обратная сторона платы не только не обугливается, но даже не особенно и нагревается, а припой со стороны микросхемы нагревается настолько интенсивно, что микросхема легко снимается с платы. Стоимость подобной галогеновой лампы на порядок (а то и на два) меньше стоимости фена, а конструкция подобного «нагревателя» очень проста и поэтому достаточно дешева. Ниже будет рассмотрена конструкция устройства, показаны принцип его работы и её результаты.

Конструкция и работа устройства

Основу конструкции составляет стеклотекстолитовая пластина толщиной 4 мм, к которой болтами М5 и гайками прикручены два гардинных уголка размером 120×55×17×3.5 мм (Рисунок 1).

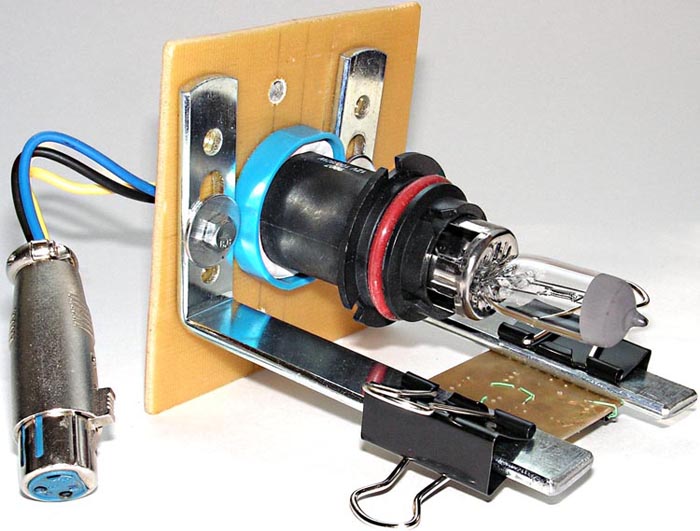

Рисунок 1. Конструкция устройства.

Можно использовать любую галогеновую лампу на 12 В мощностью 60-100 Вт (с двумя спиралями) . Цоколь лампы вставляется в ответный разъем («фишка»), который прикручен к стеклотекстолитовой пластине тремя винтами М2.5 впотай и гайками. Для этого на торце разъема были просверлены три соответствующих отверстия, а в пластине для установки разъема прорезано окно, и также просверлены три отверстия. Плата, с которой необходимо выпаять микросхему, закрепляется на уголках обычными канцелярскими зажимами. В качестве источника питания - зарядное устройство для автомобильных аккумуляторов с максимальным током 10 А. Подключение лампы к ИП осуществляется двумя 3-контактными разъемами XLR (мама и папа). Обе спирали лампы подключаются параллельно (в связи с простотой схема не приводится). Измеренное напряжение на лампе, когда включены обе спирали, при токе 9 А составило 11.4 В. При этом мощность составила чуть более 100Вт (что нетрудно подсчитать). Это означает, что лампа работает почти вполнакала (максимальная мощность лампы, когда работают обе спирали, по паспорту составляет 180 Вт). Дальнейшее увеличение мощности не требуется по трем причинам. Во-первых, работа вполнакала существенно продлевает срок службы лампы, во-вторых, в ИП установлен предохранитель на 10 А, и при включении, когда спирали еще холодные, ток может превысить 10А, и предохранитель может сгореть (что, конечно, нежелательно), и, в-третьих, температура нагрева достаточно высокая, чтобы расплавился припой с обратной стороны платы, и микросхемы легко снимаются, и достаточно низкая, чтобы нагреваемая сторона платы не обугливалась. На самом деле она не только не обугливается, но даже особенно не нагревается. (Может, стеклотекстолит пропускает инфракрасное излучение, а дорожки – задерживают его, отчего поглощают и, естественно, интенсивно нагреваются?). Никакого запаха при таком нагреве, как показала практика, плата не выделяет. При расстоянии между платой и лампой 15 – 17 мм достаточно 3 – 4 минут прогрева, и микросхемы легко снимаются обычным пинцетом.
