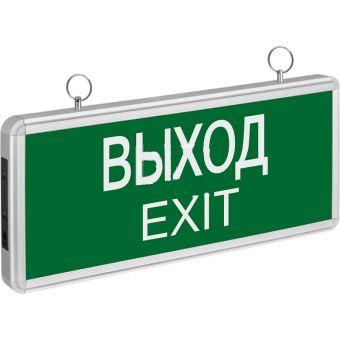

Светильник 71 355 NEF-01 Выход аварийный

71 355 NEF-01
26,97 руб.
шт.

Светодиодные аварийно-эвакуационные светильники Navigator серии NEF предназначены для аварийно-сигнального обозначения путей эвакуации и выходов в жилых, административно-общественных и производственных помещениях.

Преимущества

  • • Никель-кадмиевый аккумулятор.
  • • Время автономной работы 90 минут.
  • • Алюминиевый корпус.
  • • Накладной или подвесной способ установки.



Технические характеристики

ПараметрыЗначения
Мощность, Вт 3
Напряжение, В 190-260
Частота, Гц 50/60
Количество светодиодов, шт 6
Световой поток, лм 40
Срок службы, ч 30000
Класс электрозащиты I
Степень защиты IP20
Климатическое исполнение и категория размещения УХЛ 4
Диапазон температур окружающей среды, °C от -20 до +50
Способ установки подвесной, настенный
Время автономной работы, мин. 90
Тип аккумулятора никель-кадмиевый (Ni-Cd)
Емкость аккумулятора 3.6 В, 300 мАч
Время зарядки аккумулятора, ч 24
Размеры светильника, мм 363 х 152 х 23
Материал корпуса алюминий



Схема подключения

Схема подключения светильника 71 355 NEF-01

Убедитесь в отсутствии напряжения в подключаемой сети электропитания. Подключите коричневый провод (L) к фазному, синий провод (N) к нейтральному, желто-зеленый (G) к заземляющему проводу сети. Подайте напряжение питания на светильник.











Монтаж

При накладном способе монтажа подготовьте два отверстия по месту установки согласно расположению монтажных отверстий светильника. Установите саморезы в отверстия. Установите светильник на стену с помощью монтажных колец в верхней части светильника (Рис. 1) или с помощью монтажных отверстий на задней стенке светильника. (Рис. 2).
Установка светильника в подвесном положении осуществляется с помощью монтажных колец, расположенных в верхней части корпуса светильника (Рис. 3).

Рисунок 1

Рисунок 1



Рисунок 2

Рисунок 2



Рисунок 3

Рисунок 3
