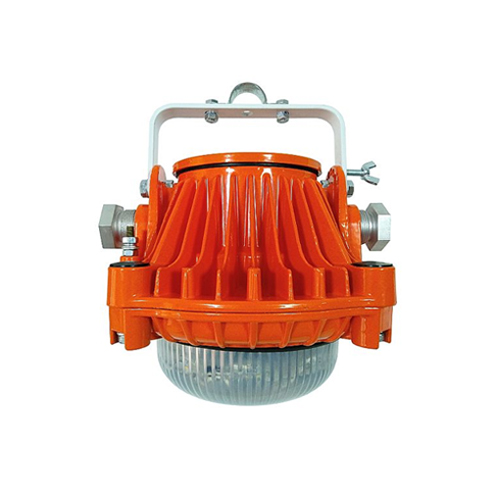

Взрывобезопасный светильник ДСП19УЕх производства ОСП Корпорация Ватра предназначен для освещения взрывоопасных зон классов 1, 2 и пожароопасных зон классов П-I, П-II в соответствии с маркировкой по взрывозащите. Допускается применение в зонах 21, 22 при условии соблюдения требований НПАОП 40.1.1.32-01, "Правил устройства электроустановок" и других нормативных документов. Может применяться в газовой, нефтяной, нефтеперерабатывающей, химической, цементной, деревообрабатывающей промышленности и так далее.
Корпус светильника выполнен из алюминиевого сплава. В качестве светопропускающего защитного элемента служит светостабилизированный поликарбонат. Источник света - эффективные светодиоды Osram. Производитель источника питания - Mean Well. Комплектуется двумя кабельными вводами для транзитного подключения.
Монтаж: на крюк (1), на горизонтальную трубу с max. диаметром 20 мм (2), на горизонтальную или вертикальную опорную поверхность при помощи поворотной лиры (3).
Расшифровка модификации:
1 цифра – 0
2 цифра – 0
3 цифра – тип КСС
1 - Д (косинусная)
2 - М (равномерная)
|
Тип светильника |
Мощность, Вт |
Световой поток, лм |
Тип КСС |
Габариты, DxH, мм |
|
ДСП19УЕх-10-001 (-002) |
10 |
1250 |
Д (М) |
210x275(245) |
|
ДСП19УЕх-12-001 (-002) |
12 |
1450 |
Д (М) |
210x275(245) |
|
ДСП19УЕх-16-001 (-002) |
16 |
2100 |
Д (М) |
210x275(245) |
|
ДСП19УЕх-22-001 (-002) |
22 |
2840 |
Д (М) |
210x275(245) |
|
ДСП19УЕх-30-001 (-002) |
30 |
3675 |
Д (М) |
210x275(245) |
|
ДСП19УЕх-35-001 (-002) |
35 |
4100 |
Д (М) |
210x275(245) |
| Серия | ДСП19УЕх |
| Класс взрывоопасной зоны | 1, 2, 21, 22 |
| Класс пожароопасной зоны | П-I; П-II |
| Маркировка взрывозащиты | 1ExdIIBT6Gb |
| Мощность, Вт | 12 |
| Световой поток светильника, Лм | 1450 |
| Источник питания | Mean Well |
| Источник света | Светодиоды |
| Цветовая температура, К | 4000 |
| Номинальное напряжение, В | 220 |
| Кривая силы света (КСС) | Д (косинусная) / М (равномерная) |
| Производитель светодиодов | Osram |
| Степень защиты от пыли и влаги, IP | 65 |
| Температура эксплуатации, °C | -40...+40 (У1) / -60...+40 (ХЛ1) |
| Габариты, мм | 210x275(245) |
| Вес, кг | 4,2 |
| Материалы корпуса | Алюминиевый сплав |
| Рассеиватель | Ударопрочный светостабилизированный поликарбонат |
| Способ монтажа | См.описание |
| Гарантия, год | 5 |
