Муфты переходные серии 3-4ПКТпб-1(СИП) предназначены для перехода с многожильных кабелей в пластмассовой изоляции, изоляции из ПВХ, полимеров, полиэтилена, резины с броней и без на самоизолирующие несущие провода.
Муфты подходят для эксплуатации в помещении и на открытом воздухе.
Вид климатического исполнения – У, УХЛ, Т. Категории размещения 1, 2, 3, 4, 5 по ГОСТ 15150-69. Конструкция муфты позволяет допускает эксплуатацию в помещении и на открытом воздухе. По своим характеристикам муфты соответствуют требованиям ГОСТ 13781.0-86. Срок эксплуатации муфты при условии соблюдения технологии монтажа в соответствии с данной инструкцией - 25 лет.

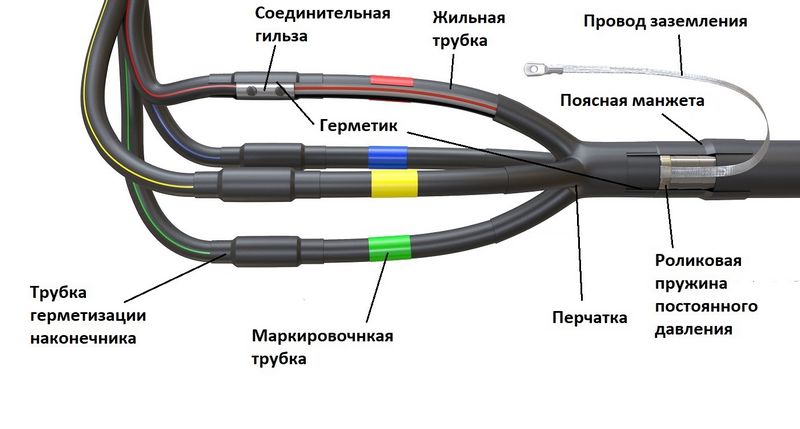

Поставляются в виде комплекта деталей.
Типы кабеля: ВБбШв-1, ВБбШп-1, ВБВ-1, ВБШв-1, ВВБ-1, ВВБГ-1, ВВГ-1, ВВГз-1, ВВГЭ-1, ВКбШв-1, ВПБШВ-1, ВЭБШв-1, ПБб-1, ППГ-1, ППГЭ-1, АВБбШв-1, АВБбШп-1, АВБВ-1, АВБШв-1, АВВБ-1, АВВБГ-1, АВВГ-1, АВВГз-1, АВВГЭ-1, АВКбШв-1, АВПБШВ-1, АВЭБШв-1, ПвБбШв-1, ПвБбШп-1, ПвБШв-1, ПвБШп-1, ПвВГЭ-1, ПвзБбШп-1, ПвКШп-1, ПвП-1, ПвП2г-1, ПвПг-1, ПвПу-1, ПвПу2г-1, ПвПуг-1, АПвБбШв-1, АПвБбШп-1, АПвБШв-1, АПвБШп-1, АПвВГЭ-1, АПвзБбШп-1, АПвКШп-1, АПвП-1, АПвП2г-1, АПвПг-1, АПвПу-1, АПвПу2г-1, АПвПуг-1.
Термоусаживаемые материалы в комплектации концевой муфты после усадки сохраняют механические свойства и электрическую прочность не менее 30 кВ/мм2 при температуре от -55 до +125 °C.
Концевые муфты с маркировкой (Б) комплектуются болтовыми наконечниками с контактными болтами с отрывной головкой
На кабель с проволочным экраном или броней выбирайте комплектацию с обозначением “б” – комплект заземления крепится к проволочному экрану или ленте брони соответственно.
Товар соответствует ГОСТ 13781.0–86 и ТУ3599-001-85731248–2015.
Кабель с броней:
| Без оконцевателей | С оконцевателями | Кол-во жил | Сечение, мм2 | ||
 |
3ПКТпб(СИП)-1-16/25 |  |
3ПКТпб(СИП)-1-16/25(Б) | 3 | 16/25 |
| 3ПКТпб(СИП)-1-35/50 | 3ПКТпб(СИП)-1-35/50(Б) | 3 | 35/50 | ||
| 3ПКТпб(СИП)-1-70/120 | 3ПКТпб(СИП)-1-70/120(Б) | 3 | 70/120 | ||
| 3ПКТпб(СИП)-1-150/240 | 3ПКТпб(СИП)-1-150/240(Б) | 3 | 150/240 | ||
 |
3ПКВ(Н)Тпб-1-16/25 |  |
3ПКВ(Н)Тпб-1-16/25(Б) | 4 | 16/25 |
| 3ПКВ(Н)Тпб-1-35/50 | 3ПКВ(Н)Тпб-1-35/50(Б) | 4 | 35/50 | ||
| 3ПКВ(Н)Тпб-1-70/120 | 3ПКВ(Н)Тпб-1-70/120(Б) | 4 | 70/120 | ||
| 3ПКВ(Н)Тпб-1-150/240 | 3ПКВ(Н)Тпб-1-150/240(Б) | 4 | 150/240 | ||
Кабель без брони:
| Без оконцевателей | С оконцевателями | Кол-во жил | Сечение, мм2 | ||
 |
3ПКТпб(СИП)-1-16/25 |  |
3ПКТпб(СИП)-1-16/25(Б) | 3 | 16/25 |
| 3ПКТпб(СИП)-1-35/50 | 3ПКТпб(СИП)-1-35/50(Б) | 3 | 35/50 | ||
| 3ПКТпб(СИП)-1-70/120 | 3ПКТпб(СИП)-1-70/120(Б) | 3 | 70/120 | ||
| 3ПКТпб(СИП)-1-150/240 | 3ПКТпб(СИП)-1-150/240(Б) | 3 | 150/240 | ||
 |
3ПКВ(Н)Тпб-1-16/25 |  |
3ПКВ(Н)Тпб-1-16/25(Б) | 4 | 16/25 |
| 3ПКВ(Н)Тпб-1-35/50 | 3ПКВ(Н)Тпб-1-35/50(Б) | 4 | 35/50 | ||
| 3ПКВ(Н)Тпб-1-70/120 | 3ПКВ(Н)Тпб-1-70/120(Б) | 4 | 70/120 | ||
| 3ПКВ(Н)Тпб-1-150/240 | 3ПКВ(Н)Тпб-1-150/240(Б) | 4 | 150/240 | ||
Технические характеристики:
| Сечение жил кабеля | от 16 до 240 мм2 |
| Число жил | 3, 4 |
| Напряжение | до 1 кВ |
| Тип изоляции | пластмасса |
| Установка | внутренняя / наружная |
| Климатическое исполнение | УХЛ 1,5 по ГОСТ 15150-69 |
| Температура эксплуатации | от -55 до +60 °C |
| Масса | 0,6 кг |
| Вид упаковки | пакет |
| Размер упаковки | 250 х 500 ÷ 1000 |
